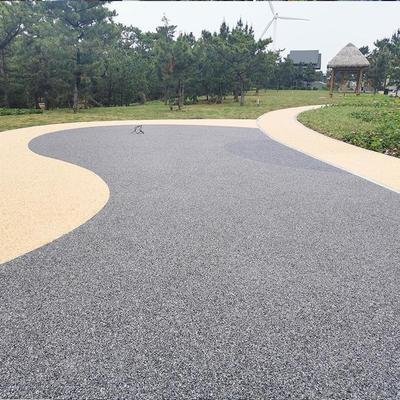

透水膠黏石在使用過(guò)程中經(jīng)常會(huì)出現(xiàn)石子脫落現(xiàn)象，我們應(yīng)該如何選材或者如何操作去避免掉砂現(xiàn)象發(fā)生。

一、首先選材上要注意：1、選擇含沙率較低的水洗石，因?yàn)楹陈矢邥?huì)影響膠對(duì)小石子的粘結(jié)附著力；2、膠的選擇，這也是最關(guān)鍵的，市場(chǎng)上有單組份膠水和雙組分膠水。很多施工單位，為施工方便，會(huì)選擇單組份膠水，靖江路彩會(huì)和采購(gòu)商分析利弊，一般會(huì)建議盡量采用雙組分膠水，避免單組份膠水。原因：雙組分膠水為反應(yīng)性膠水，可以將膠水分子伸入石子空隙（石子也屬于有孔材料），進(jìn)而牢牢將石子與石子粘住。3、而雙組份市場(chǎng)上的主流膠水有聚氨酯和環(huán)氧兩大體系。常溫下，環(huán)氧的粘結(jié)強(qiáng)度高于聚氨酯，這一優(yōu)秀的性能，到了低溫季節(jié)，就變成環(huán)氧的弱點(diǎn)了。因?yàn)閺?qiáng)度太大，到了冬季就太脆了，硬物碰硬物，十分容易脫粒，甚至大面積散粒。另外環(huán)氧體系的耐紫外線能力較差，長(zhǎng)時(shí)間暴露在太陽(yáng)光下容易發(fā)生老化，性能退化。聚氨酯體系的優(yōu)異性能在低溫季節(jié)表現(xiàn)得淋漓盡致，溫度越低，柔韌性能越得以體現(xiàn)，同時(shí)聚氨酯體系相對(duì)環(huán)氧也較耐候，不易發(fā)生性能老化。維特利透水膠黏劑技術(shù)團(tuán)隊(duì)建議盡量采用聚氨酯體系的材料，如可選用PU179系列透水膠黏石膠水。

二、根據(jù)掉粒現(xiàn)象，找原因，給對(duì)策

現(xiàn)象：大面積施工，只有局部掉粒，

原因分析：1、檢查掉下來(lái)的石子身上是否全身都裹有膠水，如果石子很散脆，說(shuō)明攪拌時(shí)，石子并沒(méi)能裹上PU179系列透水膠黏石膠水。如果石子還是發(fā)粘不干，說(shuō)明膠粘石膠水a(chǎn)b料攪拌不均勻，甚至可能是沒(méi)有放b料。如果石子身上的有空隙一樣的膠裹著，說(shuō)明膠水沒(méi)有干前，有水接觸了。

對(duì)策：一定記得施工時(shí)一桶a料配一桶b料，防止漏放b料。石子和膠水?dāng)嚢钑r(shí)，記得人工觀察，確保每一粒石子都裹上膠水了。施工人員喝水一定要遠(yuǎn)離施工區(qū)域。

 現(xiàn)象：大面積的表面有零星散?，F(xiàn)象

原因分析：表面溶劑使用過(guò)量。抹板（抹盤）發(fā)粘時(shí)，溶劑清洗抹板，后帶上了過(guò)多的溶劑。

對(duì)策：多準(zhǔn)備幾塊抹板，使用溶劑清洗后要用抹布擦干，輪流使用。

另外，路面是否壓實(shí)，是否確保晴天施工都很影響透水膠黏石地坪質(zhì)量的重要因素，如遇小雨，要遮蓋。施工時(shí)多注意，即可避免這些尷尬的產(chǎn)生。如果這些問(wèn)題已經(jīng)出現(xiàn)，將松動(dòng)的石子都扒下來(lái)，和膠水重新攪拌，再原處拍平就好。
